3D szkennelt mesh importálása

Importáljon 3D mesh modellt bármely SHINING 3D szkenner szoftveréből közvetlenül az EXModel szoftverbe. A szoftver támogatja a OBJ, STL és PLY formátumokat, amelyek megfelelő topológiával rendelkeznek a további CAD-feldolgozáshoz.

Az EXModel beépített poligonszám-csökkentő funkciója lehetővé teszi, hogy bármilyen méretű meshfájlt egyszerűen kezeljen. A rendszer optimalizálja a háromszögek számát úgy, hogy közben a háló minősége és részletessége nem csorbul – így biztosítva a gördülékeny és hatékony modellezési munkafolyamatot.

Mesh-kijelölés

Az EXModel egyszerűen használható interaktív mesh-kijelölő eszközei lehetővé teszik, hogy gyorsan és pontosan azonosítsa a visszamodellezés szempontjából fontos felületeket.

A Mesh Selection funkció segítségével könnyedén kijelölhet és kinyerhet olyan jellemzőket, mint például:

• síkok
• hengerek
• gömbök
• szabad formájú felületek
• forgástestek (revolved surfaces)
• kihúzott felületek (extruded surfaces)

Ez a funkció különösen hasznos a geometriai jellemzők gyors kinyeréséhez és a CAD-modellezés megalapozásához – mindezt felhasználóbarát módon, minimális manuális beavatkozással.

Alapvető geometriai elemek létrehozása

Az EXModel segítségével újraépítheti a 3D szkennelt modellen azonosítható alapvető geometriai formákat, például síkokat, hengereket, kúpfelületeket és gömböket. A funkció lehetővé teszi, hogy a korábban kijelölt vagy automatikusan felismert jellemzőkből gyorsan hozzon létre primitív CAD-elemeket. Ezen felül kényszerek és kapcsolatok is definiálhatók közöttük, például:

• merőlegesség
• párhuzamosság
• egybeesés (koindencia)

Ezáltal pontos és szerkeszthető parametrikus CAD-modell hozható létre, amely ideálisan használható hagyományos gyártási vagy tervezési célokra.

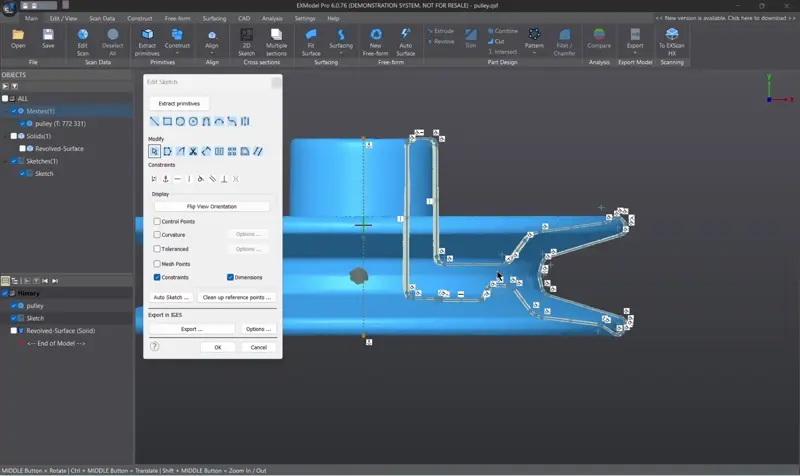

2D vázlatkészítés

Az EXModel lehetővé teszi, hogy pontos 2D vázlatokat hozzon létre forgástestekhez és extrudált felületekhez. A funkció kulcsfontosságú lépés a parametrikus CAD-modell visszatervezéséhez a szkennelt mesh alapján. A keresztmetszeti nézetek igény szerint hozhatók létre és igazíthatók:

• korábban kinyert alapgeometriákhoz (pl. sík, henger)
• CAD-felületekhez
• vagy szabadon, a képernyőn manuálisan elhelyezve.

A 2D vázlat eszköztár segítségével méretezések és tűrések adhatók meg, így pontos, szerkeszthető 2D profilok hozhatók létre. Emellett a szoftver támogatja az automatikus vázlatgenerálást is a beolvasott geometriák alapján – ez az okos funkció jelentősen felgyorsíthatja a reverse engineering munkafolyamatot.

Felületek és testek összevonása és vágása

Az EXModel Pro lehetővé teszi, hogy a különálló felületeket vagy testeket precízen összeolvassza (boolean operációk), kivonja vagy egymással vágja a kívánt forma eléréséhez.

A műveletek közben színkódolt visszajelzések és diagnosztikai eszközök segítik az esetleges hibák azonosítását (pl. nem záródó élek, fedések vagy topológiai eltérések), így a felhasználó gyorsan korrigálhatja a problémákat a végleges, gyártható CAD-modell létrehozásához.

Élek lekerekítése és letörése

Az EXModel Pro lehetőséget biztosít arra is, hogy a visszamodellezett CAD-geometrián lekerekítéseket (fillet) vagy letöréseket (chamfer) hozzon létre, pontosan ott, ahol az eredeti alkatrész is tartalmazza ezeket a részleteket.

A funkció valós idejű visszajelzést is ad: azonnal megjeleníti az eltérést az eredeti, szkennelt hálóhoz képest – így az élek beállítása valós idejű visszajelzés alapján módosítható.

Felületek kiterítése és visszaillesztése

Az EXModel Pro egyedi Roll / Unroll funkciója lehetővé teszi a görbe felületek pontos kiterítését vagy azok visszaállítását eredeti formájukba. Ez az eszköz különösen hasznos összetett, ívelt geometriák esetén, ahol síkbeli vázlatokkal kell dolgozni vagy síkfelületre kell illeszteni görbült alakzatokat.

A kiterített (unrolled) nézetben egyszerűen szerkeszthet 2D vázlatokat, majd azokat visszaillesztheti (rolled back), így a munkafolyamat rugalmasabb és hatékonyabb lesz – különösen lemezalkatrészek, csövek vagy szabad formájú elemek visszamodellezésekor.
