A QUICKSURFACE egy magas színvonalú, sokoldalú és szkenner-független reverse engineering szoftver. Röviden összefoglalva a QUICKSURFACE egy elérhető árú visszamodellező szoftver, amely lehetővé teszi CAD modellek hatékony létrehozását mesh adatokból. Ezáltal segít megkapni azokat az eredményeket, amelyekre a gyártási folyamatoknak szüksége van: egy letisztult, parametrikus CAD geometriát.

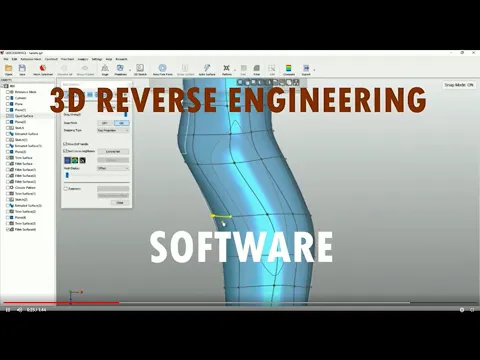

Nézze meg a QUICKSURFACE termékbemutatóját!
Ismerje meg jobban a QUICKSURFACE működését a gyártó soron következő webinárjában!
2026. szeptember 24., csütörtök, 18:00 óra
Milyen szoftver a QUICKSURFACE?
- A QUICKSURFACE egy átfogó reverse engineering megoldás a 3D szkennelt poligonháló pontos, parametrikus CAD/CAM adattá konvertálására.
- A QUICKSURFACE intuitív eszközöket nyújt Hibrid Paraméteres Modellezésre mind organikus és szögletes formákhoz.
- A Quick Surface egy egyedülálló 3D reverse engineering célú szoftver, amely lehetővé teszi új és jobb tervek létrehozását kézzel fogható alkatrészek és termékek alapján.
Hogyan működik a QUICKSURFACE?
- A beszkennelt tárgyakat STL, OBJ vagy PLY mesh vagy PTX pontfelhőként lehet importálni QUICKSURFACE-be. A mesh mérete, amelyet importálhatunk, nincs korlátozva.
- A QUICKSURFACE egyszerűen kezelhető és erőteljes funkciói lehetővé teszik 2D-s vázlatok, extrudált 3D vázlatok, forgatott felületek, szabad formájú görbék, felületek és szögletes alakok megalkotását.
- A QUICKSURFACE standard CAD műveletekre is képes, mint a vágás, forgatás, boolean, loft, sweep, extend műveletek, tükrözés vagy mintázás. Az élek befejezhetők lekerekítéssel vagy letörésekkel.
- Tartsa kézben az eredményt az eltérések pontos szabályozásával! A QUICKSURFACE összetett, hibrid 3D modelleket tud létre hozni.
- Modellezze újra a tárgyakat a lehető legnagyobb pontossággal a tervezési szándéknak megfelelően!
- Amint készen van, exportálja az adatot az ipari szabványoknak megfelelő STEP vagy IGES fájl formátumban, vagy használja a kapott eredményeket 3D nyomtatáshoz és CNC megmunkáláshoz! A QUICKSURFACE-ből a SOLIDWORKS számára teljesen parametrikus modellfát exportálhatunk.
A munkafolyamat
3D szkennelt adatok importálása
A QUICKSURFACE bármely 3D szkennerrel kompatibilis, amel yképes .stl, .obj vagy .ptx fájlok átadására.
Reverse engineering
A szkennelt adatokra támaszkodva számos funkció segíti a gyors és hatékony visszamodellezést parametrikus, felület vagy hibrid modellekké.
Használható CAD modell
Parametrikus tervek modell fával, IGES vagy STEP export. A QUICKSURFACE a legtöbb CAD modellező szoftverrel kompatibilis.
Tekintse meg a részletes munkafolyamatot és funkciókat partnerünk, a QUICKSURFACE hivatalos weboldalán!
Kompatibilis a CAD szoftvercsomagokkal
Miért van szüksége a QUICKSURFACE reverse engineering szoftverre?
A QUICKSURFACE egy komplett reverse engineering megoldás, amely jól kiegészít bármilyen 3D szkennert. Mérnökök számára tervezték, akik 3D modellezéssel szeretnének foglalkozni, de nincs idejük drága és összetett tradicionális CAD rendszerekben teljesen manuálisan feldolgozni a 3D szkennelt adatokat.
QUICKSURFACE – híd a 3D szkennelés és a gyártás között.
A QUICKSURFACE lehetőségei:
- Gyártáshelyes tervek létrehozása
- Törött alkatrészek és öntőminták CAD adatainak szerkesztése és javítása
- A tervezési képességek szélesítése
- Meglévő alkatrészek, termékek, műalkotások, szerszámok, divatcikkek, stb. reverse engineeringje
- Egyedi termékek tervezése
- 3D nyomtatáshoz vagy más gyártóeljárásokhoz újra modellezett adatok exportálása
- Létező alkatrészek geometriájának CAD modellé alakítása új, átalakított tervek létrehozása
- Illeszkedő alkatrészek tervezése
- Modellek egyszerűsítése szimulációkhoz
- Modellek előkészítése gyártáshoz
- A gyártási idő felgyorsítására
- A tervezés költségeinek csökkentése
Miért válassza a QUICKSURFACE-t a reverse engineering és tervezési feladatok megoldására?
Szkennerfüggetlen és néhány óra alatt megtanulható
Mindegy, milyen 3D szkennerrel rögzíti az adatokat: a QUICKSURFACE szkennerfüggetlen, így a különböző gyártók eszközeivel létrehozott STL, OBJ, PLY és PTX adatok egyaránt feldolgozhatók.
Ráadásul nagyon könnyen tanulható. Meglévő CAD-ismeretekkel a fő funkciók akár néhány óra alatt elsajátíthatók, így a mérnökök már aznap jelentősen hatékonyabbak lehetnek a Scan-to-CAD feladatokban.
Scan-first, nem CAD-first szemlélet
A QUICKSURFACE-t az első perctől 3D szkennelt adatok feldolgozására tervezték.
A valós szkenadat ritkán tökéletes: lehet zajos, tartalmazhat lyukakat, kiugró pontokat vagy más hibákat. A QUICKSURFACE eszközei ezt természetesen kezelik, így nem kell minden adatot tökéletesre javítani ahhoz, hogy elkezdődhessen a visszamodellezés.
Hibrid modellezés és valóban használható automatikus felületgenerálás
Egy valós alkatrész ritkán tisztán prizmatikus vagy tisztán organikus. A QUICKSURFACE egyetlen intuitív munkafolyamatban képes kezelni a parametrikus és szabadformájú geometriákat.
Automatikus felületgenerálásával pedig a komplex, organikus szkenadatokból is szerkeszthető NURBS-felületek hozhatók létre, amelyek pontosan követik az eredeti forma görbületeit.
Live Transfer SOLIDWORKS és Autodesk Inventor felé
Ha elkészült a modell, nem kell mindent újra felépíteni a megszokott CAD-rendszerben. A Live Transfer segítségével a QUICKSURFACE-ben létrehozott geometria közvetlenül továbbvihető SOLIDWORKS vagy Autodesk Inventor környezetbe, szerkeszthető geometriával és modellezési előzményekkel.
Más CAD-rendszerekhez pedig STEP, IGES és Parasolid formátumok állnak rendelkezésre.
QUICKSURFACE for SOLIDWORKS, visszatervezés natívan
A QUICKSURFACE for SOLIDWORKS natív plugin közvetlenül a SOLIDWORKS-be építi be a Scan-to-CAD eszközöket: a nagyméretű szkenadatok kezelésétől és illesztésétől a geometria- és görbekinyerésen, freeform modellezésen és automatikus felületgeneráláson át egészen a CAD és a szken közötti eltérés színtérképes ellenőrzéséig.
A SOLIDWORKS felhasználóknak tehát még a megszokott CAD környezetből sem kell kilépniük.
Professzionális reverse engineering – gyors megtérüléssel
A QUICKSURFACE egyik legnagyobb előnye a kiemelkedő ár/érték aránya: a hasonló, ismertebb reverse engineering rendszerek árának töredékéért kínál teljes értékű Scan-to-CAD funkcionalitást.
Már havi 7–8 mérnöki munkaóra megtakarítása – vagyis akár havi egyetlen szkennelt alkatrész gyorsabb visszamodellezése – elegendő lehet ahhoz, hogy a szoftver ára legkésőbb egy éven belül megtérüljön. Rendszeres reverse engineering feladatok esetén a megtérülés hónapokban mérhető.
Melyik QUICKSURFACE szoftver verziót érdemes választani?
QUICKSURFACE Lite
A QUICKSURFACE Lite a QUICKSURFACE Pro egyszerűen használható változata, amely ideális belépő megoldás a reverse engineering, azaz a visszamodellezés világába.
✓ Importálás: STL / OBJ / PLY
✓ Háló szerkesztése és javítása: egyszerűsítés, simítás, kitöltés, vágás, lyukak javítása
✓ Szkennelt adatok illesztése a világ-koordinátarendszerhez
✓ Geometriai elemek kinyerése
✓ Felületillesztés
✓ 2D / 3D vázlatkészítés
✓ Test- és felületmodellezés: kihúzás, forgatás
✓ Manuális szabadformájú modellezés
✓ Exportálás: IGES / STEP
QUICKSURFACE Pro
A QUICKSURFACE Pro átfogó, professzionális megoldás 3D reverse engineering és visszamodellezési feladatokhoz.
A QS Lite minden funkciója, továbbá:
✓ CAD-fájlok importálása
✓ Fejlett hálószerkesztési funkciók
✓ Automatikus szegmentálás
✓ Szkennelt adatok illesztése CAD-modellhez
✓ Szkennelt adatok globális és finomillesztése
✓ Hálókontúrok / sorozatos keresztmetszetek létrehozása
✓ Loft / Sweep / kihúzás / forgatás
✓ Vágás / Boolean műveletek / mintázatok
✓ Spirál / kiterítés / visszaterítés
✓ Héjképzés / eltolás / vastagítás
✓ Állandó és változó sugarú lekerekítés és letörés
✓ Felületillesztés
✓ Fejlett automatikus szabadformájú modellezés
✓ Hibrid modellezés
✓ CAD-korrekció: mozgatás / döntés / felülethosszabbítás
✓ Valós idejű eltéréselemzés
✓ Exportálás: IGES / STEP / Parasolid
QUICKSURFACE for SOLIDWORKS
A QUICKSURFACE for SOLIDWORKS egy hatékony reverse engineering bővítmény a SOLIDWORKS 3D CAD szoftverhez.
✓ Közvetlen munkavégzés a SOLIDWORKS Desktop 3D CAD környezetében
✓ Nagyméretű 3D szkennelt adatok importálása SOLIDWORKS-be
✓ Hálók kezelése natív SOLIDWORKS-elemként
✓ Poligonszám-csökkentés és simítás
✓ Szkennelt adatok kiterítése
✓ Referenciageometriák kinyerése, beleértve a szimmetriasíkot
✓ Illesztés koordinátarendszerhez vagy CAD-modellhez
✓ Több szkennelés egymáshoz illesztése
✓ Keresztmetszetek létrehozása: párhuzamos, forgási és kontúr mentén
✓ Vonalak, ívek és összetett profilok illesztése 2D vázlatkészítéshez
✓ 3D vázlatkészítés közvetlenül a szkennelt adatokon
✓ Best-fit felületillesztés
✓ Szabadformájú felületmodellezés
✓ Valós idejű pontosság- és eltéréselemzés
✓ 3D színtérképes összehasonlítás: CAD vs. szkennelt adat
✓ Egykattintásos szabadformájú felületgenerálás
Döntsön saját tapasztalatai alapján, próbálja ki a QUICKSURFACE visszamodellező szoftvert!
Ha szeretné összehasonlítani egy másik megoldással, akkor a legjobb mód erre egy ’gyorsaság-teszt’, amely során ugyanazon alkatrész reverse engineering folyamatának idejét vetheti össze QUICKSURFACE-ben és egy másik szoftvercsomagban. A QUICKSURFACE egyszerűsége valóban sokkal gyorsabbá teszi a visszamodellezési és tervezési folyamatokat.
