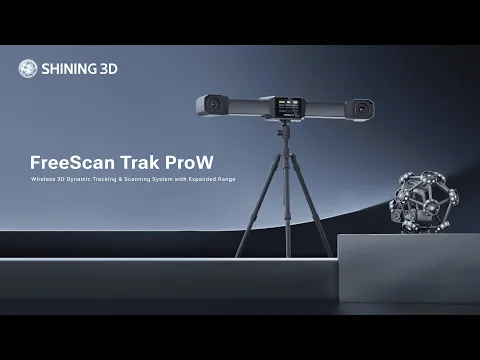

A FreeScan Trak ProW+ kiterjesztett követési tartományt és megnövelt szkennelési térfogatot kínál, így ideális megoldást jelent a nagyméretű 3D mérési feladatokhoz. Vezeték nélküli működésével, power bank támogatásával páratlan szabadságot és rugalmasságot nyújt.
Marker & vezeték nélküli 3D szkennelés
Akár 8,6 méter követési távolság és 156 m³ követési térfogat
Integrált videofotogrammetria (VPG)
Kompatibilis a FreeProbe érintővel (opcionális kiegészítő)
Tanúsított pontosság (VDI/VDE 2634 & ISO 10360)
Kérdés / ajánlatkérés
Széleskörű alkalmazás nagy mérettartományban
Gyártócellák, gépek, berendezések
Munkagépek & más off-highway járművek
Járműgyártás, autó, vasút, hajó & légiipar
Energia, nehézipar és közművek
Okosabb tracking, nagyobb hatótáv
Nincs szükség markerekre
A FreeTrak W dinamikusan követi a TE25W 3D szkennert a szkenneren található targetek segítségével, így nincs szükség manuális markerek elhelyezésére a beolvasott objektumon.
Gyors digitalizálás
A FreeScan Trak ProW gyors ütemű és gördülékeny szkennelést tesz lehetővé akár 5 500 000 pont/mp pásztázási sebességgel.
Kivételes pontosság
A FreeScan Trak ProW metrológiai minőségű szkennelési eredményeket biztosít kivételes pontossággal.
3 szkennelési mód a sokoldalú bevethetőségért
A TE25W három szkennelési móddal rendelkezik: Nagy sebességű szkennelés, Részletes szkennelés és Mély zsebek szkennelése.
A FreeScan Trak ProW kiemelt képességei
Ultraszéles szkennelési tartomány
A FreeScan Trak ProW úttörő kialakítása rendkívül mély, 8,6 méteres követési távolsággal rendelkezik, és széles területen összesen 206,7 m³-re bővíti az egyállomásos követési térfogatot. Ezzel jelentősen csökken a tracker áthelyezésének szükségessége nagyméretű objektumok szkennelése során.
Vezeték nélküli szkennelés bárhol, bármikor
A FreeScan Trak ProW gyors, vezeték nélküli szkennelést biztosít bárhol. Kábel nélküli kialakítása mellett is valós idejű adatátvitelt tesz lehetővé a korlátlan mobilitás érdekében egy power bank támogatásával. Az integrált képernyő gondoskodik a zökkenőmentes működésről.
- Beépített számítástechnikai modulok
- Integrált vezeték nélküli modulok
- Rugalmas tápegység
- Valós idejű visszajelzés
Marker nélküli, gyors mérések
A FreeTrak W lehetővé teszi a TE25W szkenner felismerését és pozicionálását valós időben, így nincs szükség referencia markerekre. Ez növeli a szkennelés hatékonyságát és leegyszerűsíti a munkafolyamatot, miközben biztosítja a gyors adatgyűjtést akár 7 600 000 pont/másodperc szkennelési sebességgel.
Ismerje meg jobban a szabadalmaztatott VPG-t!
Videó alapú fotogrammetria (VPG)
A FreeScan Trak ProW rendszer a SHINING 3D szabadalmaztatott videofotogrammetriájával (VPG) rendelkezik, amely szükségtelenné teszi a kódolt markereket. Az új fotogrammetriás technológia és a mágneses kalibráló rúd lehetővé teszi a valós idejű marker-ellenőrzést videórögzítésen keresztül. Ez biztosítja a konzisztens térfogati pontosságot, és leegyszerűsíti a beállítási folyamatot a nagyméretű objektumok hatékony 3D szkenneléséhez.
FreeScan Trak ProW szken példák
FreeScan Trak ProW technikai specifikáció
Pontosság: 0,023 mm
Térfogati pontosság a mérési tartomány függvényében:
- FreeScan Trak ProW+:
0.046 mm(12 m³);
0.063 mm(36 m³);
0.088 mm(60 m³);
0.125 mm(100 m³);
0.156 mm(156 m³) - FreeScan Trak ProW:
0.046 mm(12 m³);
0.063 mm(36 m³);
0.088 mm(60 m³);
0.125 mm(100 m³)
Térfogati pontosság VPG-vel: 0,044 + 0,012 mm/m
Videó alapú fotogrammetria (VPG): Integrált (nincs szükség kódolt markerekre)
Felbontás: 0,01 ~ 10 mm
Adatrögzítés sebessége:
- FreeScan Trak ProW+: 7 600 000 pont/mp
- FreeScan Trak ProW: 5 500 000 pont/mp
Gyors szkennelés:
- FreeScan Trak ProW+: 93 lézervonal
- FreeScan Trak ProW: 50 párhuzamos lézervonal
Részletes szkennelés:
- FreeScan Trak ProW+: 25 párhuzamos lézervonal
- FreeScan Trak ProW: 7 párhuzamos lézervonal
Mély zsebek: 1 lézervonal
Brossúra letöltése
Gépkapcsolat: vezeték nélküli
Áramellátás: akkumulátor, külső akkumulátor vagy kábel
Tanúsítványok: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Teszt: VDi/VDE 2634 Part3 ( ISO 17025 tanúsított laborban)
Súly: FreeTrak W: 8.2 kg; TE25W: 1.47 kg
Szoftver: FreeScan Trak szoftver integrált ellenőrző modullal (a termékcsomag része)
Kompatibilis szoftverek: Geomagic Control X, Geomagic Design X, Polyworks, Shining3D Inspect, ExModel Pro
Még nagyobb pontosságra van szüksége?
FreeProbe opcionális tapintófej a FreeScan Trak Nova és ProW rendszerekhez
A FreeProbe ideális kiegészítője a FreeScan Trak ProW rendszernek, hiszen ott is pontos mérést biztosít, ahol a szkennelés önmagában nem elég. A vezeték nélküli kialakítás és az ergonomikus használat maximális szabadságot ad a felhasználónak.
Hosszú akkumulátor-üzemidővel és gyors párosítással mindig készen áll a munkára. Fedezze fel, hogyan növelheti a FreeProbe a Trak ProW teljesítményét!
További információ
Ha felkeltette érdeklődését a FreeScan Trak ProW 3D szkenner vagy esetleg még nem tudja, melyik eszközre lenne szüksége, keresse specialistáinkat!
3D szkenner specialistáink állnak rendelkezésére alkalmazási területek feltárásával, éles tesztekkel, 3D szkenner és szoftver bemutatókkal. Keressen minket bizalommal!
