Teljes fedélzeti minőség-ellenőrzési folyamat (Scan-to-Inspect)
Vezeték-nélküli kialakítás
PTB-tanúsítvánnyal rendelkezik
Többféle mód, nagy teljesítményű hardver
Integrált videó alapú fotogrammetria (VPG, SHINING 3D fejlesztés)
Kérdés / ajánlatkérés
Minőség-ellenőrzés bárhol, bármikor
A FreeScan Omni újraértelmezi a kézi metrológiai 3D szkennerek rugalmasságát fedélzeti vizsgálati képességével és vezeték nélküli kialakításával. A gyártósori, helyszíni ellenőrzésektől a mérőlaborban szükséges méréseken át a terepmunkákig, a FreeScan Omni konzisztens teljesítményt nyújt, bárhol is van rá szükség.
Vezeték-nélküli, önálló működés
Fedélzeti, teljes Scan-to-Inspect munkafolyamat
Tanúsított metrológiai eszköz
Metrológia-szintű pontosság
Integrált videó alapú fotogrammetria
Kék lézer és IR VCSEL fényforrások
Integrált, PTB által tanúsított ellenőrzési képesség
Mesh-adatok valós idejű megjelenítése
Mesterséges intelligencia alapú geometria-felismerés
A jövő metrológiai lézerszkennere: FreeScan Omni

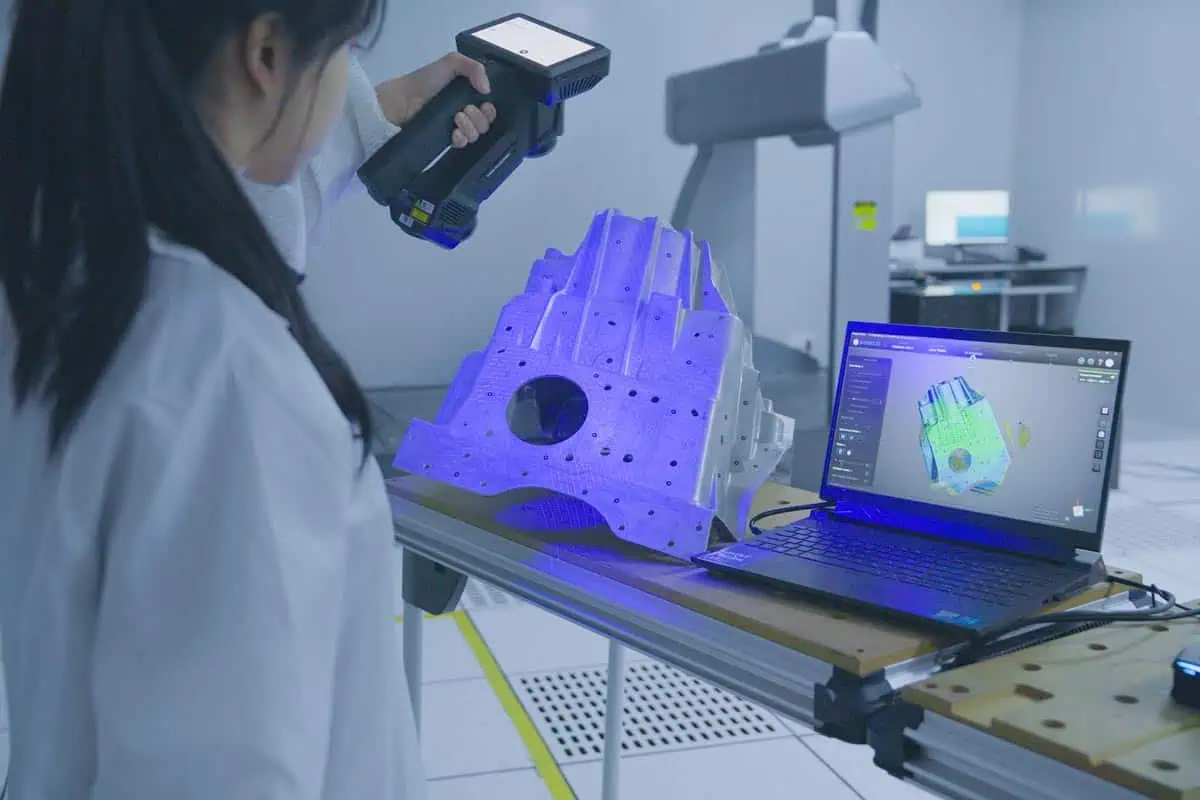

Metrológiai pontosság, fedélzeti minőségügyi riport
A szkenneléstől és mesh-generálástól az ellenőrzésen át a riportkészítésig minden lépés zökkenőmentesen elvégezhető közvetlenül a FreeScan Omni szkenneren. Az előre beállított mérési sablonoknak és az intuitív kezelőfelületnek köszönhetően az operátorok egyszerűen beolvassák az alkatrészt, és azonnal egységes, megbízható riportot kapnak vissza – így a minőség-ellenőrzés hatékonyabbá és könnyen skálázhatóvá válik.
- Beépített, PTB által tanúsított szoftver
- Automatizált és intuitív ellenőrzés
- Egyszerű riportkészítés és exportálás
- SHINING Inspect ellenőrző szoftver
Helyszíni minőségellenőrzésre fejlesztve
Tanúsított metrológiai pontosság: megbízható volumetrikus pontosságot biztosít 0,02 + 0,03 mm/m értékkel, így a mérések konzisztensek és reprodukálhatók.
Villámgyors feldolgozás: nagy teljesítményű processzorral működik, amely edge-computing alapú feldolgozást végez, így a 3D szkennelés és adatfeldolgozás rendkívül gyors, növelve a munkafolyamat hatékonyságát.
Video Photogrammetry (VPG)
A FreeScan Omni a SHINING 3D szabadalmaztatott videó-fotogrammetria (VPG) technológiáját alkalmazza, amely kiküszöböli a kódolt markerek használatát. A fotogrammetria technológia és a kalibrációs rúd integrációja lehetővé teszi a valós idejű marker-ellenőrzést videórögzítésen keresztül. Ez biztosítja a konzisztens és emelt (0.02 + 0.015 mm/m) volumetrikus pontosságot és leegyszerűsíti a beállítási folyamatot, így ideális a nagy méretű objektumok hatékony szkenneléséhez.
Ismerje meg jobban a szabadalmaztatott VPG-t!
Korlátok nélküli teljesítmény
A FreeScan Omni teljesen vezeték nélküli működést kínál – nincs szükség tápkábelre vagy adatkábelre. A szkennelés, feldolgozás és ellenőrzés minden lépése közvetlenül az eszközön történik.
A cserélhető akkumulátorcsomagok megszakítás nélküli munkát tesznek lehetővé – egyszerűen kicserélhetők, így nincs leállás.
Töltő- és Wi-Fi dokkoló egyben
Gyors töltés – mindig készenlétben.
Automatikus hálózati beállítás – elég egyszer dokkolni a csatlakozáshoz.

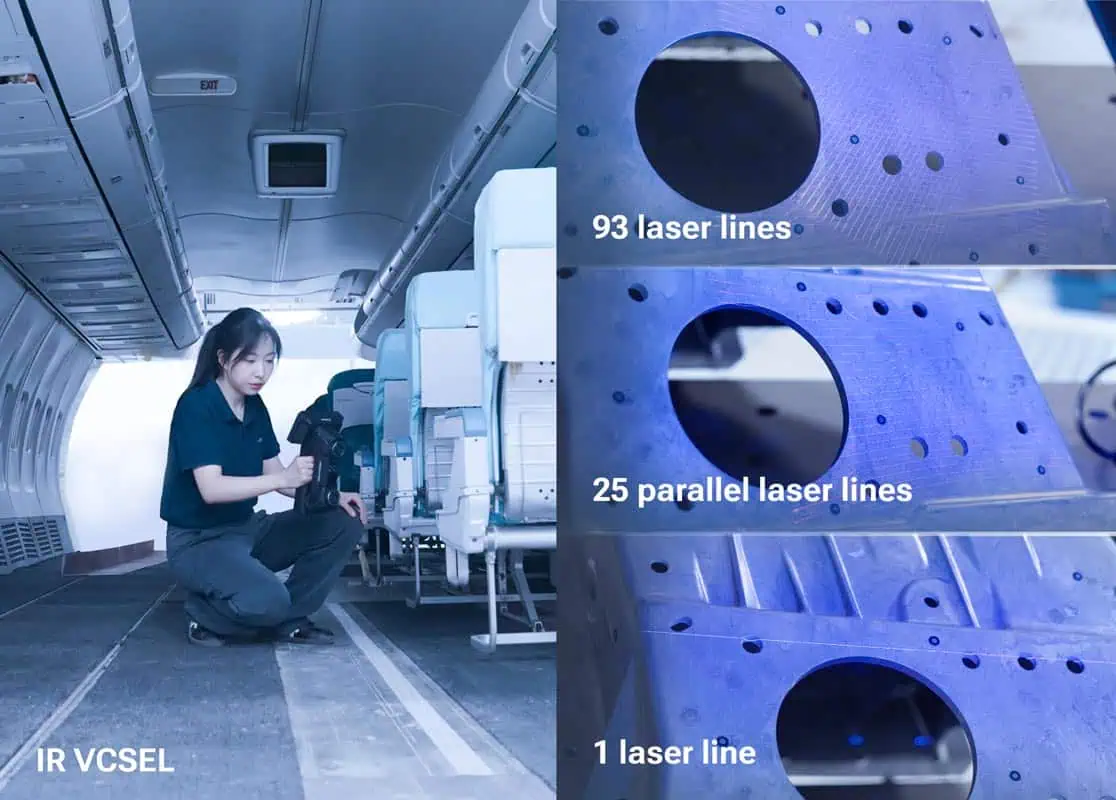

Több szkennelési mód ipari alkalmazásokhoz
- Gyors szkennelés mód: 93 lézervonal nagy felületek gyors beolvasásához
- Részletes szkennelés mód: 25 párhuzamos lézervonal a finom részletekhez
- Mély zsebek szkennelése: 1 lézervonal a nehezen elérhető helyekhez
- IR gyors szkennelés mód: markerek nélkül, gyors, nem metrológiai célú adatgyűjtéshez
Szakmai támogatás az Ön igényeire szabva
Az ADMASYS HU és a SHINING 3D nem csupán eszközöket kínál, hanem testreszabott megoldásokat, közvetlen szakmai támogatást és elkötelezett partneri hozzáállást. Az intuitív eszközöktől a kalibrált pontosságon át széles célszoftver kínálatunkig minden elem azt szolgálja, hogy hatékonyabbá tegye a munkát.
FreeScan Omni szken példák
FreeScan Omni technikai specifikáció
Nagysebességű szkennelés: 93 lézervonal vagy VCSEL
Részletes szkennelés: 25 párhuzamos lézervonal
Mély zsebek szkennelése: 1 lézervonal
VPG: Tartalmazza (kódolt jelölők nem szükségesek)
Pontosság: 0,02 mm
Térfogati pontosság: 0,02 + 0,03 mm/m
Térfogati pontosság VPG-vel: 0,02 + 0,015 mm/m
Brossúra letöltése
Szkennelési sebesség: 7 619 000 pont/s
Felbontás: 0,01 ~ 10 mm
Max. látómező: Lézer: 580 x 650 mm; IR: 1205 x 1104 mm
Csatlakozás: Vezeték nélküli és vezetékes mód
Mélységélesség: 830 mm (170 ~ 1000 mm)
Nettó tömeg: ≤1,1 kg
Tanúsítványok: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Ha felkeltette érdeklődését a FreeScan Omni 3D szkenner vagy esetleg még nem tudja, melyik eszközre lenne szüksége, keresse specialistáinkat!
3D szkenner specialistáink állnak rendelkezésére alkalmazási területek feltárásával, éles tesztekkel, 3D szkenner és szoftver bemutatókkal. Keressen minket bizalommal!
