3D szkennelésen alapuló visszamodellezési stratégiák

FreeDee webinár, 2020. május 14.

Egy alkatrész 3D szkennelésével előállított felületháló még nem alkalmas CNC utángyártásra vagy precíz, parametrikus tervezésre, átalakításra – ehhez natív CAD modellre van szükség. Sajnos a szkenneléssel előállított pontfelhő vagy felületháló nem konvertálható át egy kattintással CAD állománnyá, a gyakorlatban a reverse engineering általában összetett és nagy szakértelmet kívánó feladat. A feladat típusától függően különböző gyakorlatok alakultak ki a mesh geometriából CAD (solid) vagy NURBS (surface) adat létrehozására, ezek közül a leggyakoribbak:

– NURBS és CAD típusú, elemi objektumok illesztése a felületháló pontjaira

– keresztmetszeti görbék újraépítése és ezekre felületek és szilárdtestek létrehozása

– különböző automata algoritmusok használata organikus formákhoz, stb.

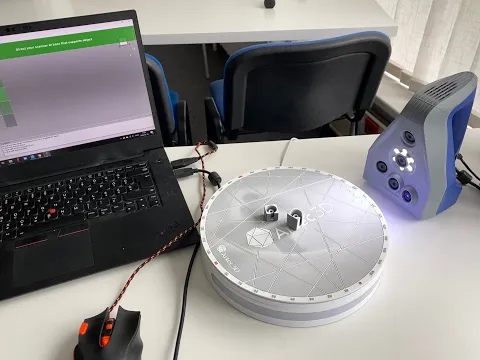

A webináron gyakorlati példákon keresztül mutatjuk be a 3D szkennelést és az így kapott adaton alapulú legjellemzőbb visszamodellezési megoldásokat a Rhino, Quicksurface és Netfabb szoftverekben, és bemutatjuk a legelterjedtebb reverse engineering célszoftvereket plugin-eket is, amelyek segíthetik és automatizálhatják a modellezési folyamatokat.
